橫斷面測量是道路工程測量員比較常見的工作內容，但由于自然地貌的不規則性，造成橫斷面測量有一個“永遠測不準”的現象。但是只要測量方法得當，我們可以無限地接近準確，滿足工程測量的要求。

本文就來分享一個使用全站儀精確、快速測量道路橫斷面的方法。

橫斷面測不(bu)準的原(yuan)因分析

一些測量員對橫斷面測量不準(zhun)，同一斷面多次測量結(jie)果(guo)相差(cha)很大，主(zhu)要有兩個原(yuan)因：

1，橫(heng)斷面(mian)方(fang)向沒定準是主(zhu)因(yin)。有些(xie)測量員(yuan)為了省(sheng)事，橫(heng)斷面(mian)方(fang)向幾乎是憑感覺加(jia)肉眼估計(ji)，導(dao)致所測的(de)特征點都不在同一個橫(heng)斷面(mian)上。

2，特征點選取過少。特征點越(yue)少當然(ran)觀測(ce)速度(du)越(yue)快，但是精度(du)就越(yue)低(di)。

需要具備的設(she)備和條(tiao)件

需要控制(zhi)測量已(yi)經完成，控制(zhi)點布置到位，已(yi)有(you)計(ji)算程(cheng)序能計(ji)算線路(lu)的相關設計(ji)數(shu)據。

操(cao)作步驟

步驟1，確(que)定(ding)橫斷(duan)面線(xian)的方向

原(yuan)理：兩點確定一條(tiao)直線，只(zhi)要兩個點都在橫斷(duan)(duan)面(mian)線上，那(nei)么(me)通(tong)過這兩點的直線就是橫斷(duan)(duan)面(mian)線的方向。

在(zai)附近的控制(zhi)點上(shang)設站，在(zai)需(xu)要測量的橫斷(duan)面上(shang)，放樣出兩(liang)點A、B，并記錄(lu)下它們的偏距和實測高程。要求：兩(liang)點的偏距可隨意，A、B到中(zhong)樁的連線(xian)與道路中(zhong)線(xian)夾角(jiao)為90度。這樣過A、B兩(liang)點的直(zhi)線(xian)就確(que)定了(le)橫斷(duan)面線(xian)的方(fang)向。

注意：A、B兩點(dian)必須通(tong)視，它們之(zhi)間的距(ju)離(li)能(neng)(neng)大(da)盡量大(da)。其中一個點(dian)將作為測(ce)(ce)(ce)站點(dian)，所以要(yao)能(neng)(neng)架設儀(yi)器(qi)。測(ce)(ce)(ce)站點(dian)到該橫斷面線上最近的特(te)征點(dian)的距(ju)離(li)要(yao)大(da)于(yu)全站儀(yi)測(ce)(ce)(ce)距(ju)要(yao)求的最小有效(xiao)距(ju)離(li)（一般約為3米），小于(yu)這個距(ju)離(li)儀(yi)器(qi)將不(bu)能(neng)(neng)測(ce)(ce)(ce)距(ju)。

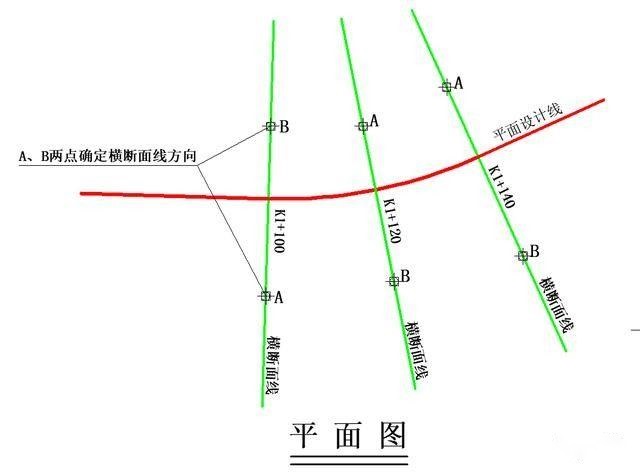

放(fang)樣(yang)后將A、B點(dian)對應的(de)樁(zhuang)號、偏距和實測高程記錄下(xia)來(lai)，如(ru)下(xia)圖：

步驟2，將(jiang)儀器的(de)視線鎖定在橫斷(duan)面線上(shang)

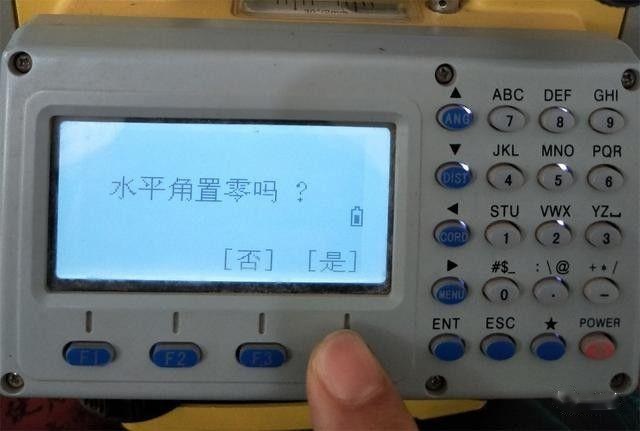

在A、B兩點中選取(qu)合(he)適的點架設全站儀，另一個點就作為后視點。儀器整平、對中后照準后視點，將水(shui)平制動螺旋鎖(suo)死，進入“角(jiao)度測(ce)量”界面，再將水(shui)平角(jiao)置零(ling)，這時儀器的視線(xian)就鎖(suo)定(ding)在橫斷面線(xian)上了。

注意：水(shui)平角置(zhi)零非(fei)常(chang)必要，可(ke)以為儀器水(shui)平旋轉180度提供參考(kao)，同(tong)時便于(yu)在測(ce)量過程中失(shi)誤旋轉儀器后對視線(xian)的方向進行修正。

步(bu)驟3，觀(guan)測橫斷面線上的地形特征點(dian)(dian)（起伏(fu)突變點(dian)(dian)）

這(zhe)里有兩(liang)種方法(fa)(fa)，對邊測(ce)量法(fa)(fa)和距離(li)測(ce)量法(fa)(fa)，本文只講(jiang)解(jie)對邊測(ce)量法(fa)(fa)。

使用(yong)對邊(bian)測量法(fa)時，儀器高度可隨意輸入，沒有影響，但是各次(ci)測量時的(de)棱鏡高度，要按實際輸入儀器。

（1）觀測方法

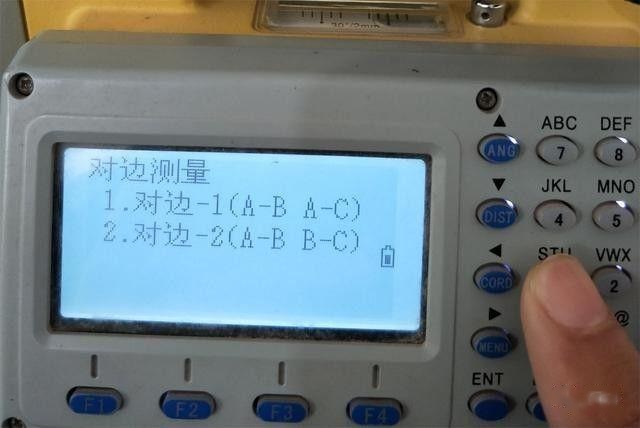

進入全站儀的(de)對邊(bian)測量程序，選擇幅射對邊(bian)（A-B A-C），以(yi)后(hou)視點為對邊(bian)測量的(de)第一步，以(yi)橫斷面上的(de)各(ge)特征點為第二步按從左(zuo)到右(you)的(de)順序逐個測量和記錄。這里(li)的(de)左(zuo)右(you)以(yi)道路前進方向的(de)左(zuo)右(you)為基(ji)準。后(hou)視點只需立(li)鏡1次，特征點各(ge)立(li)鏡1次。

當視線(xian)前方的(de)所有(you)特(te)征點測量完(wan)后，將儀器水平旋(xuan)轉(zhuan)大致180度，鎖死(si)水平制動螺(luo)旋(xuan)，再使用水平微動螺(luo)旋(xuan)微調水平角(jiao)到180度。這時(shi)視線(xian)仍在通(tong)過AB兩點的(de)直線(xian)上，繼續觀測視線(xian)另(ling)一側的(de)特(te)征點即可。

（2）尋找(zhao)特征點的方法

這個需要(yao)(yao)觀測(ce)員(yuan)和跑(pao)(pao)竿員(yuan)相互配合。跑(pao)(pao)竿員(yuan)負責(ze)尋(xun)找橫斷面(mian)線方向上(shang)（即不同偏距）特征(zheng)點(dian)(dian)(dian)的大致位(wei)置(zhi)，觀測(ce)員(yuan)負責(ze)指揮跑(pao)(pao)桿員(yuan)將棱鏡移動到視線上(shang)。過程中觀測(ce)員(yuan)千萬不要(yao)(yao)水平(ping)旋轉儀器，且要(yao)(yao)隨時檢查水平(ping)角是否為0度(du)或180度(du)。這樣就(jiu)可(ke)以精確地找到各(ge)個特征(zheng)點(dian)(dian)(dian)，然(ran)后按從左到右的順序逐(zhu)點(dian)(dian)(dian)測(ce)量(liang)(liang)并記錄數據，特征(zheng)點(dian)(dian)(dian)越(yue)密(mi)，測(ce)量(liang)(liang)成(cheng)果越(yue)精確可(ke)靠，當然(ran)工作量(liang)(liang)也會越(yue)大。

（3）數據記錄注意事項

對(dui)邊(bian)測量得到的(de)結果是：第二(er)步(bu)（特征點）與第一步(bu)（后視點）之間(jian)的(de)水平距離和高(gao)差(cha)。高(gao)差(cha)有正負之分，只需(xu)按儀(yi)器(qi)顯示(shi)的(de)數(shu)字記(ji)(ji)錄(lu)即可；平距在(zai)儀(yi)器(qi)上只會(hui)顯示(shi)正數(shu)，所以記(ji)(ji)錄(lu)的(de)時(shi)候需(xu)要(yao)觀測人員(yuan)區(qu)分正負。以道路前進方向的(de)左(zuo)右(you)為(wei)基準，在(zai)后視點（第一步(bu)）左(zuo)側(ce)的(de)記(ji)(ji)為(wei)負數(shu)，右(you)側(ce)的(de)記(ji)(ji)為(wei)正數(shu)。

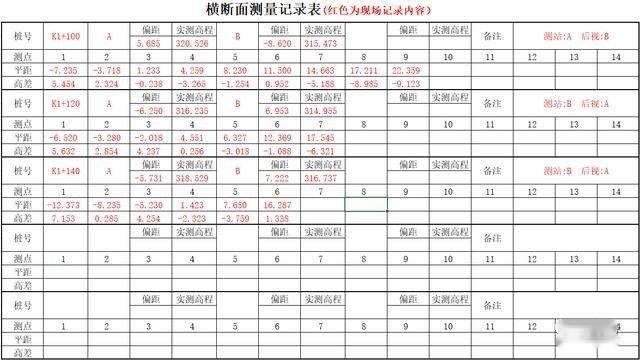

外業測(ce)量成(cheng)果記(ji)錄(lu)如下圖：

這樣逐(zhu)個斷面測量，外業(ye)測量就完成了。

通過外業觀(guan)測的成(cheng)果(guo)可得(de)到(dao)一(yi)組二維坐(zuo)標數據(ju)，再結合第1步(bu)中(zhong)得(de)到(dao)的后(hou)視點數據(ju)，就可以在CAD中(zhong)快速繪制(zhi)橫斷面圖(tu)了。
